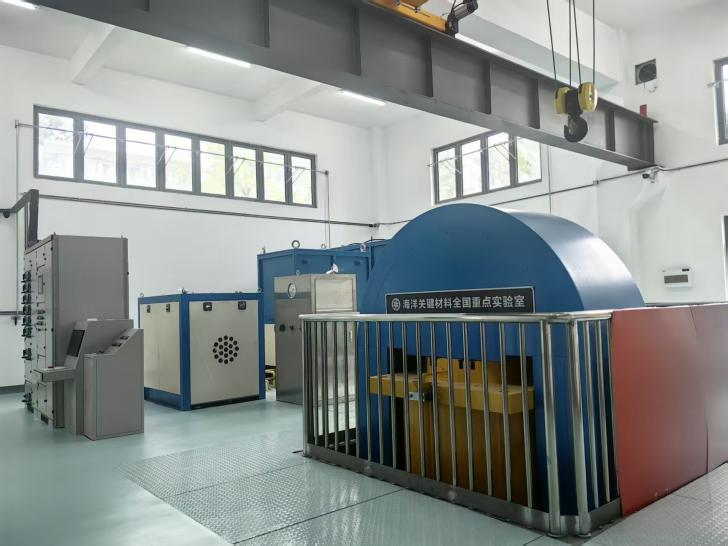

厂    商：川西

型    号：SHS1000/2000-12OS

投入时间：2025.10.10

放置地点：材料学院遍观楼

设备负责人：王春婷/18968367107

◆ 主要技术指标：

（1）工作压力：120 MPa；

（2）压力简有效内径：Ф1000 m，单介质设备装有保护桶，保护缸壁不被划伤；

（3）压力简有效装料高度：2000 mm ；

（4）工作介质：淡水（常温）；

（5）工作介质温度：1℃～60℃；

（6）预加压压力（无制件）：0. 8 MPa～1. 5 MPa可设定；

（7）1. 5 MPa～120 MPa加压速度（无制件）：1MPa/min～10MPa/ min，可设定升压速度进 行比例增压，最小单位0. 5MPa；

（8）120 MPa～50 MPa卸压速度（无制件）：2MPa/min~ 20MPa/ min，可设定升压速度进行比例卸压，最小单位1MPa；

（9）50 MPa～20 MPa卸压速度（无制件）：2MPa/min～15MPa/ min, 可设定升压速度进行比例卸压，最小单位1MPa；

（10）20MPa～5MPa卸压速度（无制件）：1MPa/min～10MPa/ min，可设定升压速度进行比例卸压，最小单位1MPa；

（11）5MPa～2MPa 卸压速度（无制件）：1MPa/min～5MPa/ min，可设定升压速度进行比例卸压，最小单位1MPa；保压压力值控制精度：≤±0.5MPa；

（12）可设置 50段加/卸压台阶，同时可实现循环工作过程，即可重复按设定曲线进行加/卸压工作；

（13）保压时间：120MPa 情况下保压0-6个月，可任意设置，带自动补压功能。120MPa 保压300s内压力降≤5MPa（不补压情况）；

（14）耐压试验：设备整机进行132MPa耐压试验，试验介质淡水，132MPa 保压5min，不允许补压，压力降≤5MPa，压力简应无任何明显外泄漏；

（15）安装方式：地坑安装；

（16）设备安装功率：约60kW；

工作寿命:在正常操作和维护情况下，最高工作压力循环状态框架和缓丝缸体寿命不小于5万次或15年；

（17）上盖垂直提升高度大于等于280mm；

（18）自动开关釜盖；

（19）工作介质温度：1℃-60℃；

（20）设备安装功率：约60 kW；

（21）设备设计制造符合JB/T7348 -2005《钢丝缠绕式冷等静压机》要求；

（22）提供基坑及模块布局图纸，提出承重、安装固定要求等；

（23）端盖预留接线孔位不少于4个；

（24）高压管路及阀门等部件耐压指标不小于30000 psi；

（25）工控主机、液晶显示器不小于22 寸，UPS电源不小于1000VA, 激光打印机，及全套设备控制软件；

（26）设备工作条件：

1）海拔：≤2000 m;

2）温度：5℃～40℃；

3）空气相对湿度不超过90%（20℃）；

4）供电要求：AC380V±10%、50Hz±1%、TN-S 进线系统（三相五线制）；

5）冷却水要求：流量≥10m³/h，压力0.3MPa～0.5MPa，进水温度≤30℃，回水温度≤45℃；

6）厂房吊车要求：吊重≥8t, 吊钩距离地面高度≥8m，最慢升降速度≤1 m/min；

7）无火灾、严重污染、化学腐蚀、剧烈震动及强干扰源的场所。

◆ 主要用途：

模拟全海深（约12000米）高压环境的大型试验装置。
